/ SolidWorks e as Dicas do Kastner: Dezembro 2008

Feliz natal a Todos - Minhas Férias

Postado por Guilherme Kastner Dia 24 de dezembro de 2008

Senhores,

A audiência do Blog tem se mostrado alta nos últimos dias, portanto, terei de me explicar. Estou de férias do meu trabalho e tentando limpar o meu organismo de tecnologia e internet nesse período. :-) Voltarei a trabalhar no dia 05/01/2009 e devo voltar a postar no dia 04/01/2009. Até lá, desejo um ótimo natal a todos os leitores e que no próximo ano tenham muita alegria saúde e paz.

Vou me despedir com o cartão de natal da SKA

Sds,
Kastner

[...]

Photoview 360 - Novidades de Renderizações

Postado por Guilherme Kastner Dia 18 de dezembro de 2008

Pra quem não acreditava em grandes novidades da versão 2009, teve de mudar drásticamente de idéia quando viu o Photoview 360.

Ele é um novo renderizador para o Solidworks que trabalha baseado nas aparências definidas nas peças e montagens do próprio SolidWorks. Ele possui algumas facilidades por ser um aplicativo externo ao sistema CAD como o não carregamento das Features e toda a hierarquia dos componentes. A sua utilização é EX-TRE-MA-MEN-TE simplificada uma vez que apenas definiremos materiais e e cores. Porém, ainda existem algumas limitações do aplicativo por se tratar de uma primeira versão do software mas será de grande valia para os projetistas que não possuem um grande conhecimento de renderizações.

Sds,
Kastner

[...]

´Tabelas de Projetos e integração com Excel - Configurações

Postado por Guilherme Kastner Dia 17 de dezembro de 2008

Senhores,

Segue um novo post com um vídeo do You Tube agora falando sobre a criação de tabelas de Excel para a criação de configurações de tamanhos de peças variáveis

Sds,
Kastner

[...]

Fator K - Planificação de Chapas Metálicas

Postado por Guilherme Kastner Dia 15 de dezembro de 2008

Senhores,

Segue aqui um vídeo que está em inglês, sobre a aplicação do Fator K em chapas metálicas. Vale a pena dar uma olhada e conferir.

Eu sempre esclareço a todo mundo, não existe uma fórmula mágica para o Fator K. Sempre deveremos fazer muitos testes para chegar em um resultado aceitável. Esse valor é importantíssimo para a planificação e dobras das chapas. O valor dele também depende de alguns fatores:

  • Máquina que está sendo utilizada na dobra
  • Ferramenta utilizada na máquina
  • Material utilizado

As vezes as máquinas de um mesmo fabricante possuem dados de planificação diferentes. Sempre deveremos fazer os devidos testes para chegarmos em valores aceitáveis.

Sds,
Kastner

[...]

SolidWorks Labs - O novo site

Postado por Guilherme Kastner Dia 12 de dezembro de 2008

Senhores,

Eu tive de parar novamente a minha programação e anunciar o novo site do Solidworks Labs. Vale a pena dar uma conferida e testar o Tagger, um novo programa para pequenas assinalações de features, peças e montagens. O mais importante é ver que a SolidWorks pareceu estar valorizando a sua equipe de Labs. Vale a pena dar uma olhada nesse item também. São muitas novidades da SolidWorks para os usuários.

Sds,
Kastner

[...]

Um grande atalho de teclado - Tecla "S"

Postado por Guilherme Kastner Dia 11 de dezembro de 2008

Como o post de hoje foi simples e eu optei por mantê-lo, estou escrevendo mais um post. Quem conhece a tecla "S"? Por defaul, em peças, montagens e detalhamento esse atalho irá chamar uma série de comandos utilizados frequentemente na tela.

Os comandos são diferentes em esboço ou em features mas eles vizam auxiliar os usuários deixem de ter vários atalhos cadastrados concentramos tudo em apenas em algum lugar. Se desejarmos adicionar outros comandos nessa interface, basta digitar um S e clicar com o botão direito na tela de atalhos e selecionar a opção personalizar (Customize).

Daí basta pegar os botões desejados e arrastar na tela de atalhos. Cada vez mais a interface ficará limpa e não teremos de procurar os principais comandos utilixados em nosso trabalho no Command Manager mas sim no meio da tela junto com os comandos principais. Se utilizarmos os comandos de chapas metálicas, deveremos inserí-los nos nossos comandos utilizados. Assim como Moldes e superfícies também. Tudo depende do trabalho e a aplicação da ferramenta. Me coloco a disposição de todos para eventuais esclarecimentos.

Sds,
Kastner

[...]

Pequena Reflexão de Final de Ano

Postado por Guilherme Kastner

Amanhã estarei dando continuidade na comparação do SpeedPak com o LightWeight devido a correria que foi nos últimos dias. Estive lembrando de uma coisa bastante interessante sobre a SKA, empresa onde trabalho e a nossa atuação com o SolidWorks.

Estamos presentes em muitos locais dos mais populares até nas cidades pequenas. O afastamento dos grandes centros não é problema para que possamos ir diretamente até os nossos clientes. Vou listar alguns dos locais que estive esse ano

  • Panambi (RS)
  • Caxias do Sul (RS)
  • Porto Alegre
  • Novo Hamburgo (minha cidade)
  • São Leopoldo (cidade da SKA)
  • Farroupilha

Santa Catarina

  • Caçador
  • Joaçaba
  • Joinville
  • Jaraguá do Sul
  • Içara
  • Schreder
  • Criciuma
  • Araranguá

Paraná

  • Maringá
  • Curitiba
  • Londrina
  • Toledo
  • Cornélio Procópio
  • Cascavel
  • Colombo
  • São Mateus do Sul (semana que vem)

Minas Gerais

  • Belo Horizonte
  • Contagem
  • Betim
  • Cataguases
  • Santa Rita do Sapucaí
  • Itabira

Nessas cidades foi realizada uma variedade de serviços como treinamentos, eventos de lançamentos da versão 2009 e suporte nos clientes. Segue aqui abaixo uma imagem que tiramos no evento do solidworks 2009 em Londrina.

São muitas viagens apenas para atender diretamente os nossos clientes.

Sds,
Kastner

[...]

SolidWorks Simulation - SimulationXpress

Postado por Guilherme Kastner Dia 10 de dezembro de 2008

Caros Leitores,

Vamos lá escrever agora sobre o SimulationXpress. Lembro que esse aplicativo está disponível a todo mundo. Pode ser usado por quem possui o SolidWorks e quem não possui ele. Para quem possui o SolidWorks, basta acessar o menu Ferramentas--> SimulationXpress.

Para quem não possui, poderemos utilizar o Serviço do SolidWorks Labs para utilizar o CosmosXpressNow.

http://labs.solidworks.com/Projects/COSMOSXpress

Para quem gostaria aprender mais dessa ferramenta de análises, eu coloquei aqui um link para uma vídeo aula.

http://www.solidworksmedia.com/SimulationXpress/index.html

Sds,
Kastner

[...]

Speedpak x Lightweight – parte 1

Postado por Guilherme Kastner Dia 9 de dezembro de 2008

Bem, para começar a série de comparação entre duas ferramentas para utilização e gerenciamento de grandes montagens na versão 2009, o Lightweight e o Speedpak.


O primeiro surgiu no SolidWorks 1998 Plus como uma ferramenta de abertura de grandes conjuntos mas teve um grande aprimoramento na versão 2006. O Speedpak veio como uma nova revolução na abertura e gerenciamento de arquivos em conjuntos.

Vamos ao básico, qual a diferença básica entre as duas ferramentas:


  • O Peso leve se trata de uma simplificação nos arquivos que ocorre no momento da abertura de montagens e detalhamento. Os componentes são totalmente carregados mas as suas features não. Alguns componentes poderão serem carregados individualmente enquanto os outros permanecem sem serem afetados
  • O Speedpak é uma preparação de sub-montagens para serem inseridos em uma montagem principal. Ele funciona associado com o Configuration Manager, onde selecionamos uma configuração e adicionamos a ela uma configuração derivada. Durante a criação do Speedpak, selecionamos as faces e corpos que serão inseridas em uma montagem principal e o restante fica como uma imagem “fantasma” e vinculada com a montagem original.

  • Isso se trata apenas do básico, mas o Speedpak por apenas selecionar o que é necessário para a montagem principal, acaba por nos fornecer uma diferença brutal em performance, gerenciamento de arquivos e facilidade de utilização. Logo que a SolidWorks lançou essa nova ferramenta os concorrentes já começaram a procurar alternativas para os seus produtos mas o nosso diferencial ainda se encontra na base do gerenciamento das configurações nos arquivos de modelos.

Abaixo segue uma imagem de um modelo com um speedpak já definido



No próximo post estarei escrevendo como criamos uma simplificação por Speedpak para que possamos entender como ele funciona de uma forma mais prática e como utilizá-los em montagens.



Coloco-me a disposição de todos para comentários e questionamentos.



Sds,


Kastner

[...]

TreeHouse - SolidWorks Labs

Postado por Guilherme Kastner Dia 8 de dezembro de 2008

Bom,


Após os lançamentos do SolidWorks Labs, vale a pena voltar a gastar um tempo e explicar o que está no desenvolvimento.


O nome que me chamou uma atenção na sexta-feira foi o TreeHouse. A imagem abaixo é o que visualizamos no Solidworks Labs no dia de hoje (08/12).



Ele é um gerador de estrutura de arquivos de peças, montagens e detalhamentos antes de modelar os arquivos no Solidworks. Ai ai ai! Não tem nada de complexo nisso. Já ouvi histórias de clientes que sempre montam a estrutura de arquivos do projeto antes de começar a desenhar no sistema Cad. As pessoas "reservam" o código das peças que serão gerados e utilizados. Com esse sistema apenas geramos os arquivos de peças e montagens já salvos com o código. Com os arquivos em Branco, Abrimos eles e geramos os recursos com a forma das geometrias caso os detalhamentos possuam as vistas previamente definidas, já possuiremos eles já com muitas informações geradas.


Eu vou colocar aqui abaixo o descritivo em Português do que está descrito no site do SolidWorks Labs para o Produto.


Defina como o seu próximo projeto será estruturado com o TreeHouse. Essa nova aplicação do SolidWorks Labs permite planejar como a sua montagem será arranjada antes de começar a projetar os seus respectivos componentes. Treehouse permite que você nomeie todos os seus componentes e adicione custom properties antes de criar qualquer documento.


Distribua montagens, peças e detalhamentos

Arraste uma representação visual de seus arquivos de template para construir uma hieararquia de montagens peças e detalhamentos. Reorganize os documentos por um simples arrastar e soltar para atualizar as suas posições na árvore. Preencha os dados de propriedades personalizadas definidas nos arquivos de template.


Exporte para arquivos SolidWorks

Uma vez que o layout estiver de acordo com o necessário, a estrutura poderá ser exportada para criar arquivos SolidWorks. Treehouse criará automaticamente os documentos no local especificado. Esses arquivos estarão referenciados entre si de acordo com estrutura no Treehouse. Após os arquivos gerados, passaremos para o processo de definição do projeto e dos componentes.


Aqui abaixo segue uma imagem do programa


Agora eu termino a apresentação do programa e passo a alguns alertas:


  • Se trata de uma tecnologia do Labs. Talvez nunca exista esse produto no mercado.
  • Ele não permite misturarmos peças existente com peças que serão criadas.
  • Funciona apenas com o Solidworks 2008 e 2009.


Mas você poderá fazer o download dele de forma gratuita clicando aqui


Lembro que o programa é gratuito e funciona com o SolidWorks 2008 e 2009.

Sds,


Kastner

[...]

Moldes para SolidWorks - Cavidades - Vídeo You Tube

Postado por Guilherme Kastner Dia 5 de dezembro de 2008

Como eu nunca publiquei um vídeo de moldes com o SolidWorks, vale a pena dar uma conferida nesse material do You Tube.

O vídeo é rápido e direto, mostrando as seguintes etapas da criação das cavidades de uma peça:

  • Definição da linha de partição da peça
  • Criação da Superfície de partição
  • Geração automática da ferramenta com as cavidades
  • Separação dos corpos

Conforme vocês solicitarem, estaremos criando novos vídeos e postagens sobre esse assunto. Comentem pois quanto mais comentários mais assunto sobre isso aparecerá!

  • Você usa comandos de molde?
  • O comando caviudade é frequentemente aplicado?

Opinem e me contatem

Sds,
Kastner

[...]

PhotoWorks Contest - Entrevista com Cilas Gimenez

Postado por Guilherme Kastner Dia 4 de dezembro de 2008

Bem,

Como grande parte dos usuários de SolidWorks conhece, existem ferramentas no SolidWorks para geração de imagens foto realísticas que são o PhotWorks e o PhotoView 360. E para os usuários desse conjunto de aplicativos existem concursos que funcionam pela internet como o que é organizado mensalmente pelo Rob Rodriguez.

Hoje eu fiz uma entrevista com Cilas Gimenez que é cliente da SKA Automação de Engenharias. Ele participou do concurso no mês passado e foi o vencedor com uma renderização do Mach 5, o carro do Speed Racer (observem a imagem abaixo).

Segue aqui abaixo uma imagem de outro trabalho do usuário, o primeiro gerenciador de rebanho leiteiro nacional. Projetado com solidworks 2008

Mas vamos tocando o barco e veremos a minha entrevista com o Cilas.

- Cilas, em qual versão começaste a trabalhar com o SolidWorks? O que lhe atraiu no Software?

Comecei a trabalhar na versão 2004, Quando um profissional de Caxias do Sul veio até nossa empresa contratado para fazer alguns serviços, pois havíamos comprado uma fresadora CNC. Quando vi o objeto girando na viewport foi paixão a primeira vista. Eu já era técnico em informática e vivia “mexendo” em computadores e gostava da questão de jogos, filmes, e imagens que eram completamente criadas com computador, porém não tinha a idéia de como eram feitas, vendo o solidworks foi como abrir uma janela na minha mente.

- Porque resolveste usar o PhotoWorks? Em que situações ele te forneceu um diferencial em relação aos seus concorrentes?

Depois de saber bastante da modelagem resolvi aprender a fazer renderizações. Vi em alguns sites “fotos” fantásticas então comecei a pensar como chegar a tal resultado e se o solidworks fazia esse tipo de trabalho. Sem muita fonte na época acabei descobrindo o PhotoWorks no início foi um desastre e acabei deixando de lado (hehehehehehhe) . Então no meio do ano passado resolvi dar mais uma tentada no assunto, consegui fazer algumas coisas bem legais na época fiz alguns produtos pro catalogo de peças da empresa e desde então quase todo produto que desenvolvo um render acompanha ele no final das contas.

Quanto ao diferencial em relações aos concorrentes, Foi um grande salto, um abismo que nos separou dos demais concorrentes da região, Lembro de um projeto que fizemos para Merkle (empresa alemã de soldadores), eles queriam inovar a cara de um dos aparelhos de solda, para isso eu faria um modelo 3d e um orçamento para o molde de injeção da futura peça. Então fiz um modelo com um Shape muito trabalhado e após uma semana de trabalho eles queriam ver o modelo, mandei um render do produto novo por e-mail e a resposta que o gerente de desenvolvimento me deu foi a seguinte: “– Mas já fizeram o molde e injetaram a peça?” como se tivéssemos ido a frente feito todo o trabalho por conta e tirado uma foto. Este é um dos vários exemplos que posso citar de como uma renderização faz a diferença pois vc mostra pro cliente como a pesa vai ficar é algo muito próxima do resultado final e não uma representação!

- Quais foram as suas principais fontes de aprendizado de SolidWorks? Qual foi o tempo que disposte para isso? Alguma história engraçada que gostarias de compartilhar com os leitores do Blog?

No Inicio de tudo quem me ensinou foi um grande projetista chamado Jonatha Cerentine, ele veio pra fazer um trabalho de usinagem na empresa e acabou ficando e trabalhando até hoje conosco, como o cara vivia ocupado com os assuntos da empresa, comprei alguns cursos da Render Multimidia e assim fui indo, minha sorte é que fui aprendendo conforme a empresa ia precisando dos trabalhos e nada melhor pra aprender é que fazer algo que tem que sair certo. Naquela época não existia Youtube nem Orkut Pra facilitar as coisas então cada coisa nova aprendida era uma vitória (hehehehehe). A História engraçada eu deixo pra última pergunta.

- E o concurso de PhotoWorks? Nos explica como funciona e como foi ganhar visibilidade entre os usuários de SolidWorks no Brasil e no mundo? O que executaste nesse concurso?

O contest do Rob Rodriguez foi uma brincadeira, uma tentativa, Estava eu olhando os blogs do pessoal quando me deparei com um contest de Render, a não pensei duas vezes baixei o modelo e pus meu conhecimento em prática. Como já havia ganhado outros 2 contest em locais diferentes e vendo as imagens dos outros ganhadores anteriores, tinha uma base do que viria dos concorrentes, em base disto fiz um render focando em algo mais realista não cheio de detalhes de paisagem ou fundo e sim focando no realismo da imagem, acho que para se ganhar um contest desses além de saber mexer muito bem no software você tem que saber o que fazer e saber o que os outros vão fazer, Se vc fosse participar de uma jogo de cartas e soubesse as cartas do oponente vc sempre se sairia melhor, e essa a questão.

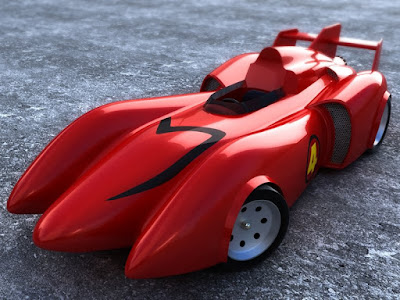

- Uma dúvida que me veio a cabeça, gostavas do desenho do Speed Racer? Olhaste o novo filme?

Vamos a parte engraçada.... O que é Speed Racer ????? (ahahahahaehahehahehae) eu não fazia a menor idéia do que se tratava o modelo do carrinho até um amigo postar uma mensagem no fórum da comunidade Solidworks BR do Orkut. Quem vê diz que não tive infância nem assistia desenho animado, mas dessa vez eu realmente não conhecia o modelo. Quanto ao Filme.... Já saiu mesmo? Imagina se nem o desenho animado eu sabia que existia o filme menos ainda (aoiwuehaoiwuheoaiwe) ..... no final das contas o que eu mais ganhei com esse contest foi saber que agora tenho um filme e um desenho animado pra assistir. hehehehehe



Cilas Gimenez
Empresa: Gimenez & CIA LTDA
Site: www.indgimenez.com.br
Cidade/Estado: Ijuí / RS

[...]

SolidWorks Simulation - SKA Curitiba

Postado por Guilherme Kastner Dia 3 de dezembro de 2008
Senhores, Vale a pena comentar já que possuimos muitos leitores em Curitiba. Estamos organizando uma turma de SolidWorks Simulation (Cosmos Designer) no escritório da SKA em Curitiba. Para maiores informações verifiquem o e-mail gisela@ska.com.br. Por telefone: (41) 3353 2222 O Curso está previsto para os dias 20, 21 e 22 de Janeiro. Sds, Kastner
[...]

Dicas de Instalação do SolidWorks - Antivírus

Postado por Guilherme Kastner

Senhores,


Pra quem tem erros ou problemas na instalação do SolidWorks, sempre vale a pena prestar uma grande atenção no sistema de anti-vírus.


Clique no link abaixo e verifique os resultados


Clique aqui


  • O que estiver com a marca verde poderá estar habilitado durante a instalação do SolidWorks
  • O que estiver com o X vermelho, deverá estar desativado durante a instalação do SolidWorks. Verifique se existem outros cuidados que deverão serem tomados.
  • Se o seu antivírus não estiver listado aqui, cancele a proteção residente dele no momento da instalação.
  • Prestando atenção nesses detalhes, poderemos evitar sérios problemas na instalação do SolidWorks 2009

Comentem, Se estiverem com dúvidas ou contatem o suporte de sua revenda.


Sds,

Kastner

[...]

Logopress - 123 Go

Postado por Guilherme Kastner Dia 2 de dezembro de 2008

Senhores,

Pra quem trabalha com ferramentas de corte progressivo, aqui está uma pequena grande ferramenta, o Logopres 123 Go. Vale a pena conferir o vídeo

Ele é apenas uma parte do Logopress mas ajuda quem precisa de um facilitador de alinhamento de furação e inserção de componentes padronizados. O Vídeo está no You Tube.

Me coloco a disposição de quem queira maiores informações sobre ele.

Sds,
Kastner

[...]

Solid Professor

Postado por Guilherme Kastner Dia 1 de dezembro de 2008

Senhores,


Vale a pena descrever o que eu estarei postando, a equipe Solid Professor


Eles possuem vídeo aulas que são geradas em inglês, conforme o vídeo abaixo.


http://www.solidprofessor.com/demo_video.asp


Pelo que entendi, ele possui um sistema de gerenciamento em que os usuários fazem o download dos vídeos desejados e visualizar os mesmos dentro do SolidWorks.


Ahhh...

eu já postei outros vídeos da equipe deles.


Existem exemplos de vídeos que poderão serem obtidos gratuitamente.


http://www.solidprofessor.com/downloadlms.asp


Sds,

Kastner

[...]
